모듈형 일차처리 패키지 솔루션

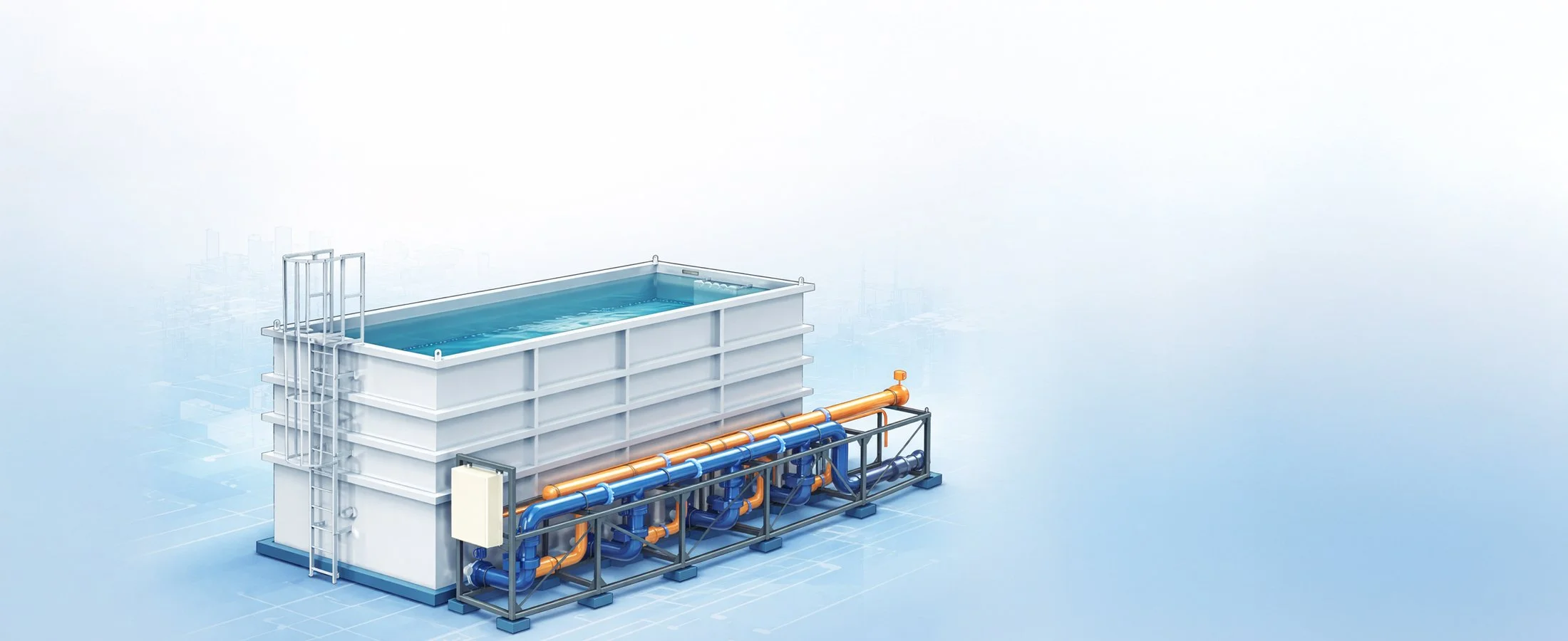

Proteus Package
Proteus Package는 고속 여과 기반의 일차처리 패키지 시스템으로,
제한된 부지에서도 안정적인 하수 처리를 가능하게 하는 모듈형 고효율 일차처리 솔루션입니다.
기존 일차침전지를 대체하거나 보완하도록 설계되었으며,
기후변화로 증가하는 강우 시 유입수(Wet Weather Flow)에도 안정적으로 대응할 수 있습니다.
단일 모듈 기준 약 8,300 ㎥/일 규모 처리가 가능하며, 피크 유입 시에도 75% 이상의 TSS 제거 효율을 유지합니다.
운영 프로세스

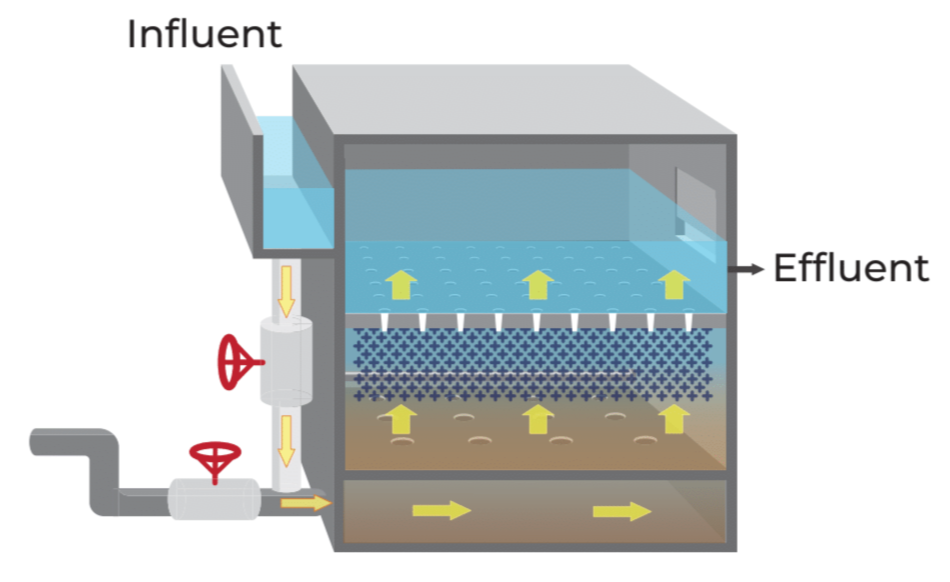

여과 운전 (Filtration Mode)
유입수는 헤더를 통해 반응조 하부로 유입되고 여재층(Media Bed)을 상향류 방식으로 통과하면서 고형물이 제거됩니다.
정화된 처리수는 상부 채널을 통해 다음 공정으로 이동합니다.
| 항목 | Site A | Site B | Site C |
|---|---|---|---|
| 유입 TSS 농도 범위 | 80–200 mg/L | 150–250 mg/L | 약 470 mg/L |
| TSS 제거율 | 80–90% | 75–85% | 85–88% |
| 표면부하율 | 1.7 gpm/ft² | 4.0 gpm/ft² | 4.3 gpm/ft² |
| 처리 용량 | 약 3,300 ㎥/일 | 약 7,760 ㎥/일 | 약 8,300 ㎥/일 |

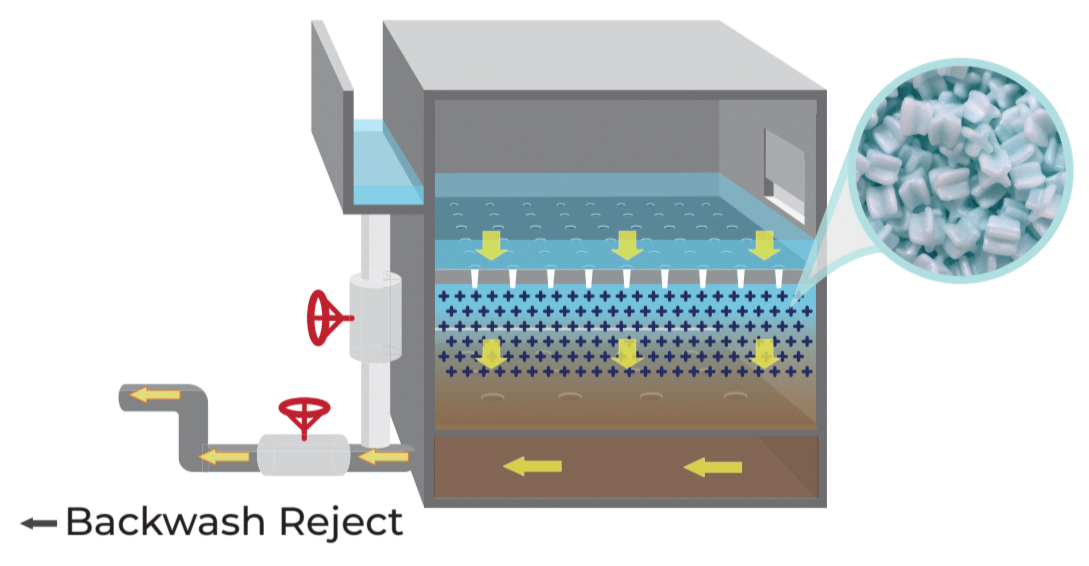

역세척 운전 (Backwash Mode)
여과 손실 수두가 설정값에 도달하면 시스템이 자동으로 역세척 모드로 전환됩니다.
저장된 처리수를 이용해 여재를 세척하고
축적된 고형물을 배출하여 여과 성능을 회복합니다.

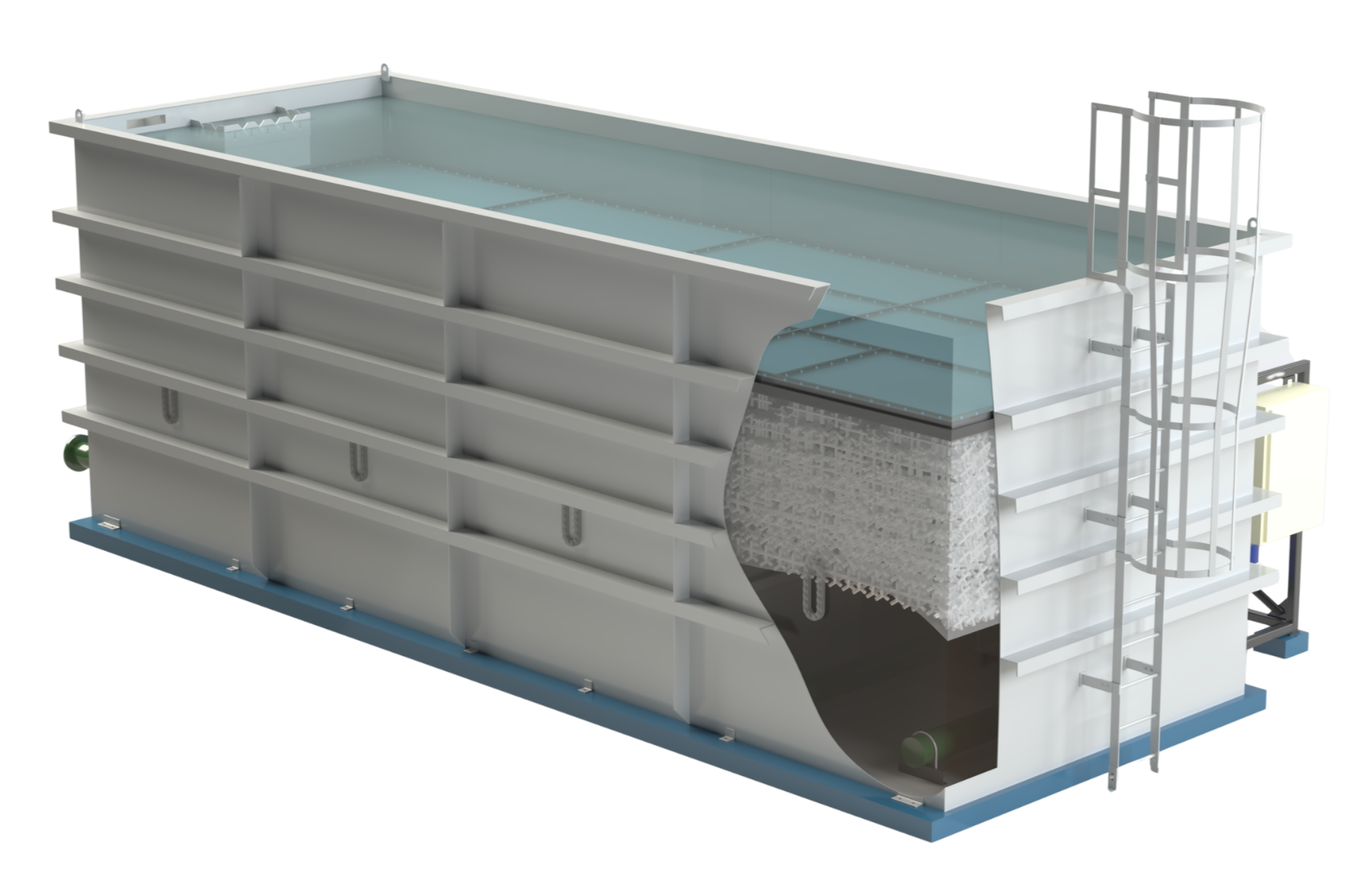

주요 사양
- 모듈형 설계
하나의 탱크 내부에 4개 셀 구조 (각 셀 크기: 약 3.35 m × 2.44 m)
- 견고한 소재
헤더를 포함한 구조 전체를 SS304 스테인리스강으로 제작
- Retrofit 적용 가능
기존 침전지 설치가 어려운 시설에도 적용 가능
부지 제약이 있는 하수처리장에 최적
성능 검증
Proven Performance: Real-World Data
Proteus Package는 다양한 실제 운영 현장에서 검증된 데이터를 기반으로 안정적인 일차처리 성능을 제공합니다.
여러 처리장 테스트 결과에서 높은 고형물 제거율과 안정적인 처리 성능을 확인했습니다.
Proteus® Package
제한된 공간에서도 높은 처리 효율을 구현하는
컴팩트 모듈형 일차처리 패키지
특징
세계 최초 중력식 침전지를 대체,
최대 85% 부지 절감
유입부터 방류까지 2.8시간
- 빠른 처리속도를 이용한 고속여과로 짧은 시간 내 높은 처리 효율 확보
- 중력식 1차 침전지 대비 처리 부지 20% 이내 소요
250,000m3/d 기준
에너지원 확보 극대화
고형물 회수 최대 80%로 에너지 생산 시 유리
- 하수 내 주요 에너지원인 생슬러지 회수로 에너지 발생량 극대화
- 여재 공극에 의한 물리적 여과로 유입 하수 내 고형물 집중 회수
SBOD처리부터 Virus 제거까지
우수한 수질 확보
유입 특성, 목표 수질에 따라 맞춤 공정 적용
- 목표수질 및 사용목적에 따라 여재 크기 변경(5.5~6.5mm, 7.5~8.5mm) 적용
- 초기우수의 특성과 목표수질에 따라 공정 적용
