모듈형 일차처리 패키지 솔루션
Proteus Package
Proteus Package는 고속 여과 기반의 일차처리 패키지 시스템으로,
제한된 부지에서도 안정적인 하수 처리를 가능하게 하는 모듈형 고효율 일차처리 솔루션입니다.
기존 일차침전지를 대체하거나 보완하도록 설계되었으며,
기후변화로 증가하는 강우 시 유입수(Wet Weather Flow)에도 안정적으로 대응할 수 있습니다.
단일 모듈 기준 약 8,300 ㎥/일 규모 처리가 가능하며, 피크 유입 시에도 75% 이상의 TSS 제거 효율을 유지합니다.
운영 프로세스
여과 운전 (Filtration Mode)
유입수는 헤더를 통해 반응조 하부로 유입되고 여재층(Media Bed)을 상향류 방식으로 통과하면서 고형물이 제거됩니다.
정화된 처리수는 상부 채널을 통해 다음 공정으로 이동합니다.
| 항목 | Site A | Site B | Site C |
|---|---|---|---|
| 유입 TSS 농도 범위 | 80–200 mg/L | 150–250 mg/L | 약 470 mg/L |
| TSS 제거율 | 80–90% | 75–85% | 85–88% |
| 표면부하율 | 1.7 gpm/ft² | 4.0 gpm/ft² | 4.3 gpm/ft² |
| 처리 용량 | 약 3,300 ㎥/일 | 약 7,760 ㎥/일 | 약 8,300 ㎥/일 |
역세척 운전 (Backwash Mode)
여과 손실 수두가 설정값에 도달하면 시스템이 자동으로 역세척 모드로 전환됩니다.
저장된 처리수를 이용해 여재를 세척하고
축적된 고형물을 배출하여 여과 성능을 회복합니다.
신뢰성 검증
Proteus Package는 여러 운영 현장에서 다음과 같은 성능을 검증했습니다.
다양한 처리장 운영 조건에서 안정적인 처리 성능 확보
0.87 ~ 2.2 MGD (약 3,300 ~ 8,300 ㎥/일) 규모 범위에서 안정적인 운전
유입 유량 변동 및 수질 변화에도 일관된 처리 결과
주요 사양
- 모듈형 설계
하나의 탱크 내부에 4개 셀 구조 (각 셀 크기: 약 3.35 m × 2.44 m)
- 견고한 소재
헤더를 포함한 구조 전체를 SS304 스테인리스강으로 제작
- Retrofit 적용 가능
기존 침전지 설치가 어려운 시설에도 적용 가능
부지 제약이 있는 하수처리장에 최적

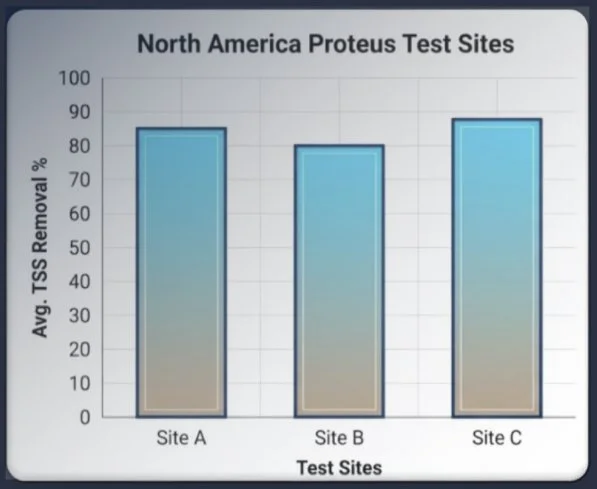

성능 검증
Proven Performance: Real-World Data
Proteus Package는 다양한 실제 운영 현장에서 검증된 데이터를 기반으로 안정적인 일차처리 성능을 제공합니다.
여러 처리장 테스트 결과에서 높은 고형물 제거율과 안정적인 처리 성능을 확인했습니다.
주요 내용
다양한 유입 수질 조건에서도 일관된 처리 성능 유지
높은 표면부하율에서도 안정적인 운전 가능
→ 기존 침전지 대비 높은 처리 용량 확보고농도 유입 조건에서도 우수한 TSS 제거 효율
Proteus® Package
제한된 공간에서도 높은 처리 효율을 구현하는
모듈형 일차처리 패키지
특징
1. 컴팩트한 설치 공간
기존 중력식 침전지 대비 최대 80% 이상의 부지 절감 가능
4. 약품 없이 운영 가능
화학 약품 없이도 안정적인 고형물 제거가 가능하여
운영비 변동이 적고 경제적인 운영 가능
2. 높은 고형물 제거 효율
고속 여과 방식의 물리적 여과 공정을 통해
기존 침전지 대비 높은 TSS 및 BOD 제거 효율 확보유기물 회수를 통해 후단 소화조의 바이오가스 생산 증가에 기여
5. 유지관리 최소화
시스템 내 가동 장치(Moving Parts)가 거의 없으며,
자동 역세척 기능을 통해 지속적인 여과 성능 유
3. 모듈형 패키지 시스템
Proteus Package는 사전 제작된 모듈형 시스템으로 제공되어
현장 토목 공사 최소화
설치 기간 단축
용량 확장 시 모듈 추가 가능
